Fecha	27/10/2022
Estado del Documento	BORRADOR
Autor	Cristian Cañete
Versión	221027.01

Información del Proyecto

Proyecto	Extracción en ATM con QR	Prioridad	ALTA
Dueño del Producto	Juan Almada	Administrador del Proyecto	Hugo Diaz

Visión Preliminar de Componentes de Plataformas Afectadas (Alto Nivel)

PASO 1

Lectura de QR

SISTEMAS > FOR_SIS_01: Extracción en ATM con QR > image2022-10-27_11-7-3.png

PASO 2

Selección de cuenta para extracción en la APP (aqui no se define monto)

SISTEMAS > FOR_SIS_01: Extracción en ATM con QR > image2022-10-27_11-11-8.png

PASO 3

Continuar operación en ATM. Seleccionar monto.

SISTEMAS > FOR_SIS_01: Extracción en ATM con QR > image2022-10-27_11-13-53.png

PASO 4

Autorización de la extracción

PASO 5

Fin de la operación

SISTEMAS > FOR_SIS_01: Extracción en ATM con QR > image2022-10-27_11-15-57.png

Resumen Técnico

Se pretende crear un flujo transaccional entre el SICOOP y Bancard para que los usuarios puedan hacer extracciones de sus TP, TC y CCAH en los ATMs vía QR.

Durante el análisis de factibilidad se observo que no se tendrá ningún tipo de afectación sobre ningún flujo transaccional ATM ya establecido. El flujo es nuevo y se vendra por el Xpress de Bancard.

Para asociar la seleccion realiza en la APP por el usuario con la mensajeria ISO8583 se utilizara el documento de identidad del usuario.

Se recomienda la creacion de un nuevo participantes SICOOP para identificar estas operaciones.

La ejecucion satisfactoria de los eventos de reversos requeriran de ajustes en las interfaces de los participantes.

Factibilidad

Soluciones

Evaluadas

Descripción

¿Aceptada?

(Si/No)

Extracción en ATM con QR

La identificacion de la seleccion realizada desde la APP con la transaccion enviada via ISO. De acuerdo a lo conversado con los desarrolladores de Bancard para esto se utilizara el nro. de documento del client/socio.

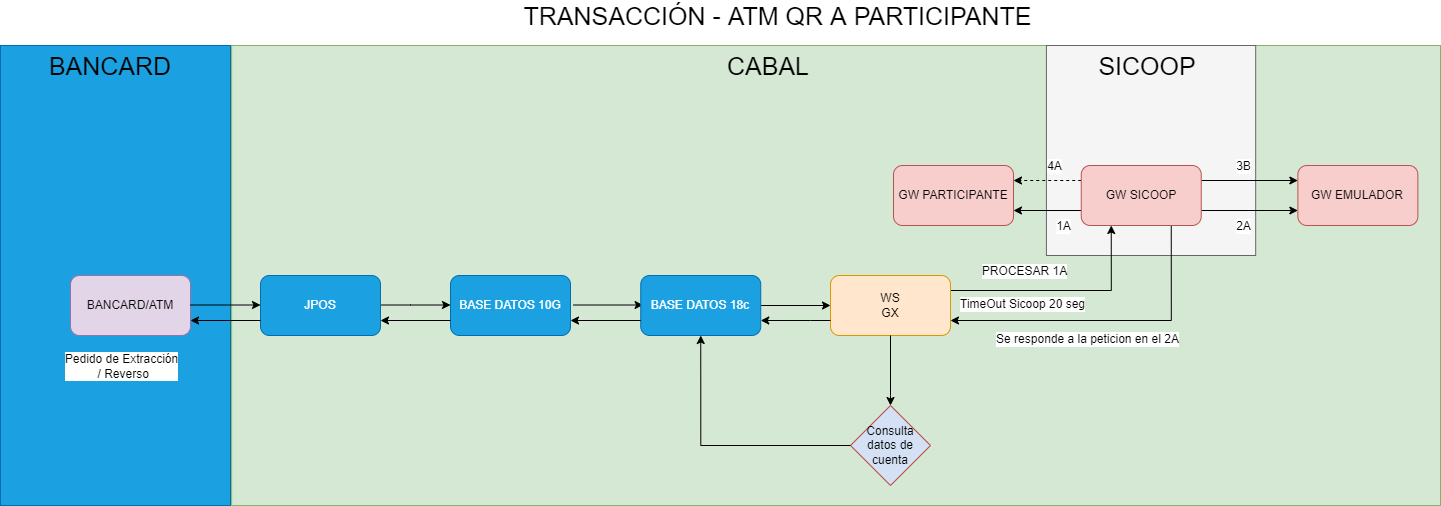

La mecanica se inicia en el ATM donde se genera el QR, luego continua en la APP para seleccionar la cuenta de fondeo y la autenticacion... continua en el ATM con la seleccion del monto a extraer. Posteriormente llega el pedido de autorizacion al Autorizador Xpress quien va interacturar con el SICOOP para realizar la transferencia. Con la ejecucion satisfactoria de la transferencia, el Autorizador responde al Aquirente para autorizar la operacion.

Se observa que para llevar a cabo esta integración se debe contar con desarrollo de:

Gateway (Gx) para
- consumir los servicios de Bancard para decodificar el QR y validar los datos del usuario,
- así como recibir por WS la petición de extracción que Bancard envía por ISO.
- disparar los reversos en el SICOOP en casos de tiempos de espera sean superados. Tener en cuenta que Bancard requeire una respuesta antes de los 25seg.
Desarrollo flujo jpos/Autorizador, en el Xpress para procesar el nuevo mensaje y disparar la operacion de transferencia en el SICOOP.
Desarrollo de nuevos servicios en el middleware para exponer a los participantes del SICOOP.
Desarrollo en frontEnd de DIMO, para la lectura del QR y la experiencia de seleccion de la cuenta de fondeo.
Desarrollo en api-autorizador, sujeto a nuevo código de servicio a ser utilizado por el SICOOP.

-

Impacto sobre Plataformas

Plataformas TI

Plataforma	Descripción
GATEWAY	Configuración de los mensajes transaccionales.
SICOOP	Configuración de participante para envío y recepción de transacciones.
GATEWAY GX	Desarrollo y configuración de servicios que permitan realizar la transacción. Servicio para decodificar QR Servicio para validar QR Servicio para iniciar TRX en Sicoop Servicio para reversa TRX en Sicoop
MIDDLEWARE	Modificar Leer QR Servicio Validar QR WS a Participantes
FRONTEND DIMO	Leer/ Valida QR_ATM Mecanica de seleccion de cuenta de fondeo
BACKEND DIMO	Servicio de Validacion QR_ATM Modicificacion leer QR
API-AUTORIZADOR	Agregar los codigos servicios nuevos
AUTORIZADOR XPRESS	Nuevas reglas y llamado a WS de SICOOP.

Tiempos Estimativos

Nro.	Tarea	Recurso	Analisis (hs)	Desarrollo (hs)	Pruebas (hs)	Doc. (hs)	Sub-Total (hs)
1.0	Desarrollo de Interfaces con Bancard (en Genexus)	Cristian Cañente	8	32	12	4	56
1.1	Desarrollo sobre el MIDDLEWARE y API-AUTORIZADOR	Cristhian Benitez	4	20	8	4	36
1.2	Desarrollo en el Autorizador XPress	Edgar Rojas	8	20	20	4	52
1.3	Desarrollo en el Frontend DIMO	Francisco Garay	4	16	8	2	30
1.4	Desarrollo en el Backend DIMO	Francisco Garay	4	8	4	2	18
1.5	Cerficacion y ajustes			8	16	2	26
TOTAL FINAL (hs)							192
TOTAL FINAL (dias)							16
